การใช้โปรแกรม ArcMap 10: บทที่ 3 การวิเคราะห์ข้อมูล

การจัดมาตราส่วนแผนที่

สร้างโฟลเดอร์ใหม่โดยตั้งชื่อว่า Project_ชื่อเรา

จากนั้นเข้าไป LAB11 Copy Chaopaya ลงมาที่แฟ้มข้อมูลที่เราสร้าง > จากนั้นลากข้อมูล Chaopaya ลงมาที่ Display Area

จากนั้นเราจะทำการเซทหน่วยของแผนที่โดยการเลือก View > Data Frame Properties

จะมีหน้าต่าง Data Frame Properties ขึ้นมา เลือก General แล้วไปเซทค่าที่ Units เซท Map กับ Display เป็น Meters จากนั้นกด OK ได้เลย

หากจะเพิ่มมาตราส่วนของแผนที่ สามารถไปเลือกที่ Drop Dawn List ที่แถบ Tool Bar ได้เลย

หากไม่มีมาตราส่วนที่ต้องการ สามารถเพิ่มมาตราส่วนได้โดยเข้าไปที่ Custumize This List แล้วพิมพ์มาตราส่วนลงไป แล้วกด Add

หากต้องการลบมาตราส่วนที่เพิ่มเข้ามา ให้เราเลือกที่มาตราส่วนที่เราต้องการลบ โดยให้ขึ้นไฮไลต์สีฟ้า จากนั้นกด Delete

การกำหนดระบบพิกัดภูมิศาสตร์ (Define Projection)

ถัดมาเราจะทำการกำหนดค่าพิกัดให้แม่น้ำเจ้าพระยา โดยเราสามารถเข้าไปดูค่าพิกัดของแม่น้ำเจ้าพระยาได้ โดยคลิกขวาที่ Chaopaya > Properties > เลือก Sorce

ถ้าไม่มีค่าพิกัดเราสามารถใส่ค่าพิกัดได้ โดยไปที่ ArcToolbox > เลือก Data Management Tools > เข้าไปที่ Projections and Tranformations เลือก Define Projection

จากนั้นจะมีหน้าต่าง Spacial Refrrence Properties ขึ้นมา ให้เราเลือก Select ใส่ค่าพิกัดลงไป โดยใส่ค่าพิกัดเป็น WGS 1984 UTM Zone 47N

จากนั้นจะได้ค่าพิกัดที่เรากำหนดลงไป ดังภาพ

เมื่อเซทค่าพิกัดเรียบร้อยแล้ว ต้องมาดูค่าพิกัดอีกครั้งโดยคลิกขวาที่ Chaopaya > เลือก Properties > Sorce หากข้อมูลมีพิกัดก็จะขึ้นมาดังภาพ

การแปลงระบบพิกัดภูมิศาสตร์หรือโซน (Projection)

ถัดมาให้เราเปิดข้อมูลขึ้นมาใหม่โดยเข้าไปที่ File > เลือก New จะได้หน้าข้อมูลเปล่าขึ้นมา ให้เราเข้าไปที่ LAB11 > เข้าไปที่ World > เลือก Country แล้วลากลงมายัง Display Area

จะได้แผนที่โลกขึ้นมาดังภาพ

จากนั้นให้มาดูค่าพิกัด โดยคลิกขวาที่ Country > เลือก Properties > ดูที่ Sorce ในตอนนี้ค่าพิกัดของแผนที่โลกเป็นแบบ Geographic Coordinate System

ให้เราแปลงจาก Geographic Coordinate System มาเป็น Projected Coordinate System โดยเข้าไปที่ ArcToolbox > เข้าไปที่ Data Management Tools > เข้าไปที่ Projections and Tranformations > เข้าไปที่ Feature > เลือก Project

จะมีหน้าต่าง Project ขึ้นมา ที่ช่อง Input ให้เรากดที่ Drop Dawn List แล้วเลือก Country > ในช่อง Output ให้เปิดแฟ้ม Project ที่เราสร้างขึ้นมา แล้วบันทึก Country_UTM ลงไป > ที่ช่อง Output Coordinate System ให้ใส่ค่าพิกัดลงไป โดยเลือกใส่ค่าพิกัด WGS 1984 UTM Zone 47N > จากนั้นกด OK

จะได้ข้อมูลดังภาพ

การแปลงพื้นหลักฐาน (Datum Transformation)

เข้ามาที่ LAB11 แล้วลาก Province ในที่เป็นโพลิกอนลงมาที่ Display Area

จากนั้นเข้าไปดูค่าพิกัดของ Province โดยคลิกขวาที่ Province > Properties > Source แล้วดูค่าพิกัด จะเห็นได้ว่า Province จะมีทั้งพิกัดภูมิศาสตร์และพิกัดกริด ซึ่งพิกัดภูมิศาสตร์เป็นพิกัดเก่าที่ถูกจำเอาไว้

เมื่อเช็คค่าพิกัดเรียบร้อยแล้ว ให้ลาก Bangkok ลงมาที่ Display Area จะมีหน้าต่างที่บอกว่าค่าพิกัดของ Province กับ Bangkok ต่างกัน ให้เรากดปิดไปได้เลย จากนั้น Zoom to layer ที่ Bangkok

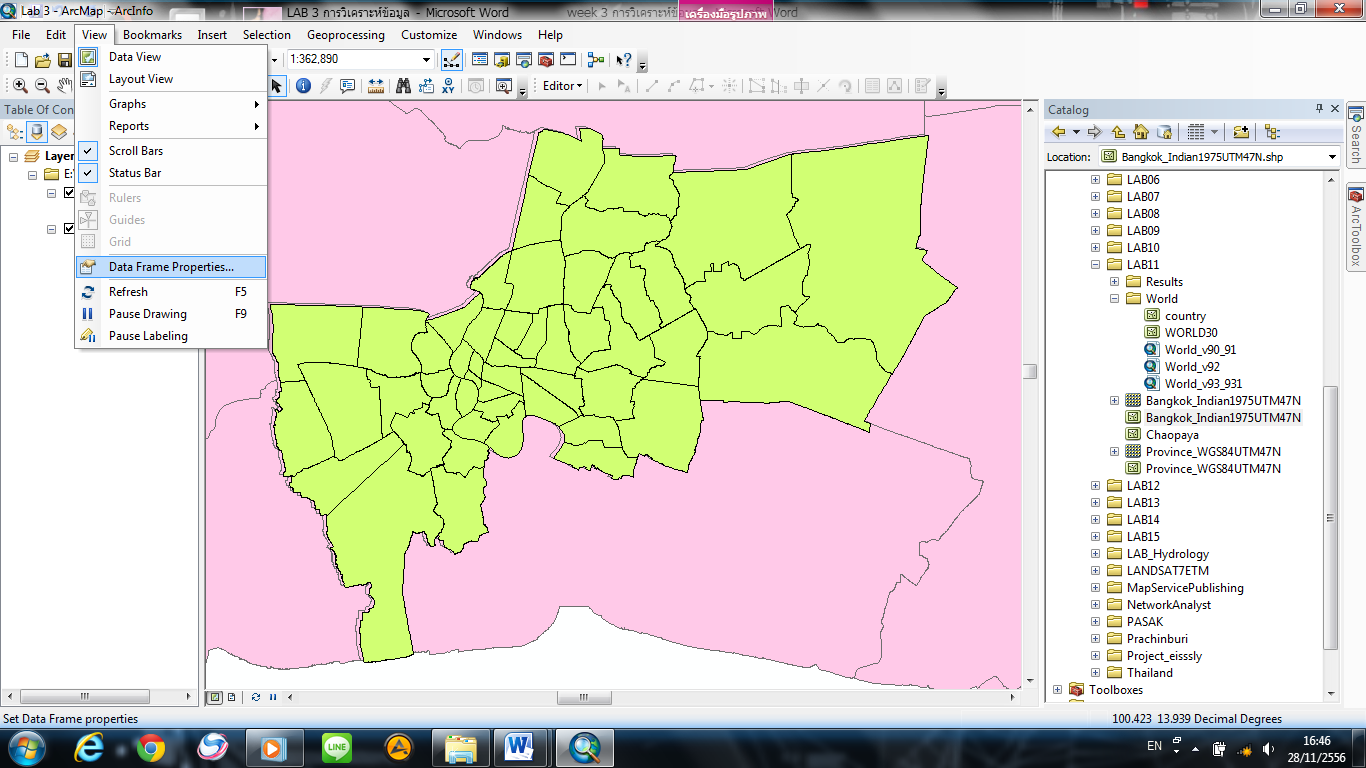

แล้วเลือก View > Data Frame Properties

จากนั้นเลือกค่าพิกัดให้เหมือน Province โดยมีค่าพิกัด WGS 1984 UTM Zone 47N > แล้วเลือก Tranformations

จากนั้นจะมีหน้าต่างขึ้นมา ให้เราเลือก GCS Indian 1975 > ที่ช่อง Into ให้กดที่ Drop Dawn List เลือก GCS WGS 1984 > กดที่ New

จะมีหน้าต่างขึ้นมา ให้เราใส่ค่าคงที่ลงไป โดยให้ X = 206 Y = 873 Z = 295 จากนั้นกด OK

จะได้ข้อมูลที่ซ้อนทับกันสนิทดังภาพ

จากนั้นทำการบันทึกข้อมูลเอาไว้โดยคลิกขวาที่ Bangkok > เลือก Data > Export Data

จะมีหน้าต่างขึ้นมาให้เราตั้งชื่อ แล้วเปลี่ยน Type เป็น Shapefile > Save จะได้ข้อมูลขึ้นมาดังภาพ

การทำ Append ( เป็นการรวมข้อมูลทั้งจุด เส้นและโพลิกอน )

เข้าไปที่ LAB12 > Data > Copy LU5038i กับ LU5138iV มาไว้ในแฟ้ม Project ของเรา จากนั้นลากข้อมูลทั้งสองลงมายัง Display Area

จากนั้นไปที่ ArcToolbox > เข้าไปที่ Data Management Tools > เข้าไปที่ General > แล้วเลือก Append

จะมีหน้าต่าง Append ขึ้นมา ที่ช่อง Input ให้เลือก LU5038i กับ LU5138iv > ที่ช่อง Target ให้กดที่ Drop Dawn List แล้วเลือก LU5038i > ที่ช่อง Schema Type ให้กดที่ Drop Dawn List แล้วเลือกเป็น NO TEST แล้วก็ OK

จะได้ข้อมูลที่ไม่มีการเปลี่ยนแปลงและขึ้น Error ดังภาพ

จากนั้นจะลองเปลี่ยนที่ช่อง Input ให้เลือก LU5038i > ที่ช่อง Target ให้กดที่ Drop Dawn List แล้วเลือกเป็น LU5138iv > ที่ช่อง Schema Type ให้กดที่ Drop Dawn List แล้วเลือกเป็น NO TEST จากนั้น OK

จะได้ข้อมูลที่ Append เสร็จดังภาพ

การทำ Erase ( การตัดและคลิปข้อมูล )

เข้าไปที่ LAB12 > เลือก Geodatabase ของ Pathum Thani > ลาก SOILS กับ WATER ลงมายัง Display Area

จากนั้นไปที่ ArcToolbox > เข้าไปที่ Analysis Tools > เข้า Overlay > แล้วเลือก Erase

จะมีหน้าต่าง Erase ขึ้นมา ที่ช่อง Input ให้เลือกเป็น SOILS > ที่ช่อง Erase Feature ให้เลือกเป็น WATER > ที่ช่อง Output ให้ตั้งชื่อเป็น Erase แล้วบันทึกไว้ที่แฟ้ม Project ที่เราสร้าง จากนั้นกด OK
