การเติมเต็มพื้นที่ ( Fill )
เปิด idw2 ลงมายัง Display Area จากนั้นสร้างแฟ้มข้อมูลชื่อว่า Hydro ขึ้นมา
จากนั้นเข้า ArcToolbox > ไปที่ Spatial Analyst Tools > เข้าไปที่ Hydrology > จากนั้นเลือก Fill
จากนั้นจะมีหน้าต่าง Fill ขึ้นมา ที่ช่อง Input ให้เลือกเป็น idw2 > ที่ช่อง Output ให้ตั้งชื่อว่า Fill เก็บไว้ในแฟ้ม Hydro ที่เราสร้าง > จากนั้น OK

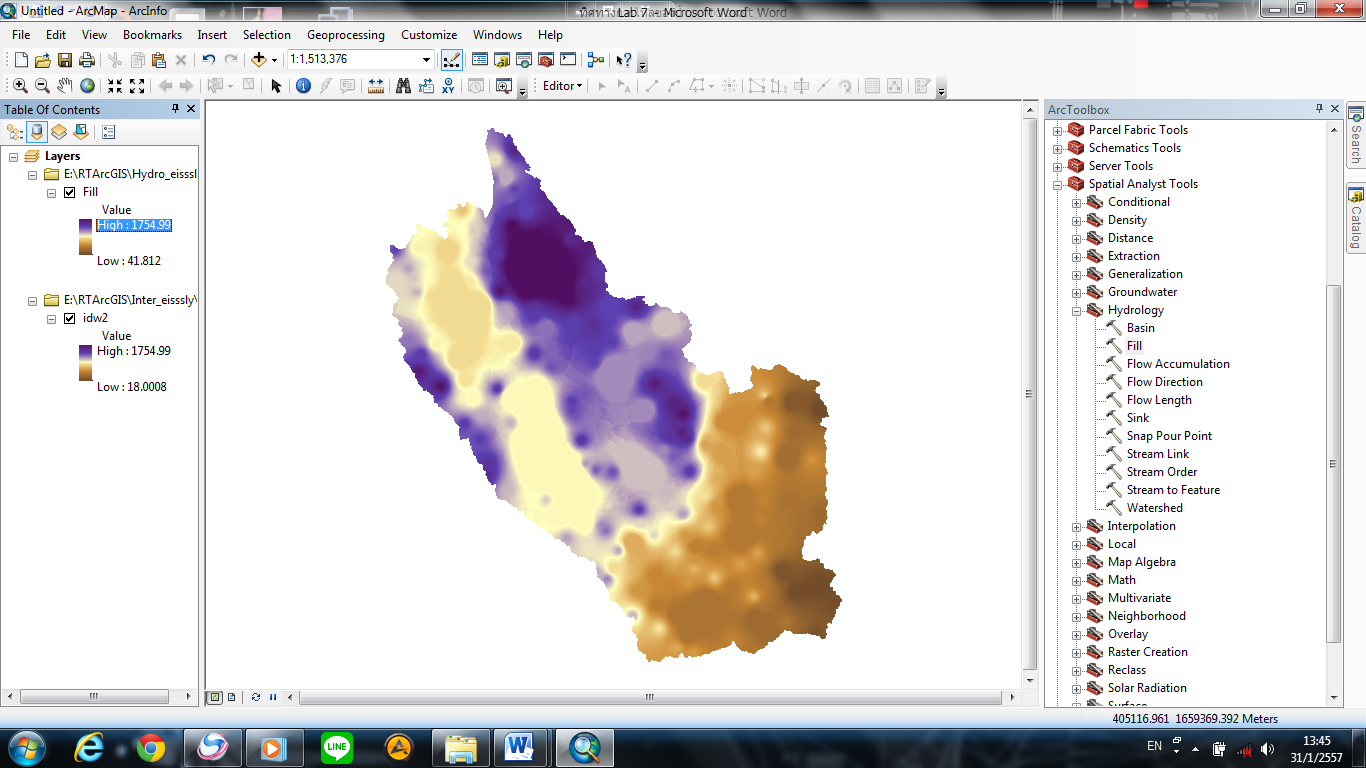

จะได้ข้อมูลการเติมเต็มพื้นที่ที่สมูทกว่าเดิมดังภาพ
ทิศทางการไหล ( Flow direction )
เข้า ArcToolbox > ไปที่ Spatial Analyst Tools > เข้าไปที่ Hydrology > จากนั้นเลือก Flow Direction
จะมีหน้าต่าง Flow Direction ขึ้นมา ที่ช่อง Input ให้เลือก Fill > ช่อง Output ตั้งชื่อว่า Flow เก็บไว้ในแฟ้ม Hydro ที่เราสร้าง > OK
จะได้ข้อมูลทิศทางการไหลดังภาพ
การไหลสะสม ( Flow accumulation )
เข้า ArcToolbox > ไปที่ Spatial Analyst Tools > จากนั้นเข้าไปที่ Hydrology > เลือก Flow Accumulation
แบบ FLOAT
จากนั้นจะมีหน้าต่าง Flow Accumulation ขึ้นมา ที่ช่อง Input เลือก Flow > ที่ช่อง Output ตั้งชื่อว่า Flow_Ac > จากนั้นตั้งค่า Output data type เป็น FLOAT > OK
แบบ INTEGER
จากนั้นจะมีหน้าต่าง Flow Accumulation ขึ้นมา ที่ช่อง Input เลือก Flow > ที่ช่อง Output ตั้งชื่อว่า Flow_Accu > จากนั้นตั้งค่า Output data type เป็น INTEGER > OK
จะได้ข้อมูลที่เป็นการส่งออกแบบ FLOAT กับ INTEGER ดังภาพ
จากนั้นทำการเปลี่ยนสีข้อมูล จะได้ดังภาพ
การสร้างเส้นลำน้ำ ( Stream order )
การสร้างเส้นลำน้ำแบบ STRAHLER
เข้า ArcToolbox > ไปที่ Spatial Analyst Tools > จากนั้นเข้าไปที่ Hydrology > เลือก Stream Order
จากนั้นจะมีหน้าต่าง Stream Order ขึ้นมา ที่ช่อง Input ให้เลือก Flow_Ac > ที่ช่อง Input Flow เลือก Flow > ที่ช่อง Output ให้ตั้งชื่อแล้วเก็บไว้ในแฟ้มข้อมูลที่เราสร้าง > ที่ช่อง Methode เลือกเป็น STRAHLER > OK
จะได้เส้นลำน้ำแบบ STRAHLER ดังภาพ
การสร้างเส้นลำน้ำแบบ SHREVE
เข้า ArcToolbox > ไปที่ Spatial Analyst Tools > จากนั้นเข้าไปที่ Hydrology > เลือก Stream Order > จากนั้นจะมีหน้าต่าง Stream Order ขึ้นมา ที่ช่อง Input ให้เลือก Flow_Ac > ที่ช่อง Input Flow เลือก Flow > ที่ช่อง Output ให้ตั้งชื่อแล้วเก็บไว้ในแฟ้มข้อมูลที่เราสร้าง > ที่ช่อง Methode เลือกเป็น SHREVE > OK
จะได้ข้อมูลเส้นลำน้ำแบบ SHREVE ดังภาพ
การแปลงข้อมูลกริดให้เป็นข้อมูลเวกเตอร์
ไปที่ ArcToolbox > จากนั้นเข้าไปที่ Spatial Analyst Tool > เข้าไปที่ Hydrology > เลือก Stream to Feature
จากนั้นจะมีหน้าต่าง Stream to layer ขึ้นมา ที่ช่อง Input ให้เลือก Strahler > ที่ช่อง Input flow ให้เลือกเป็น Flow > ที่ช่อง Output ให้ตั้งชื่อว่า Strmfea เก็บไว้ในแฟ้มข้อมูล Hydro > OK
จะได้ข้อมูลขึ้นมาดังภาพ
จากนั้นเปิดตารางข้อมูลขึ้นมา ที่ช่อง GRID_CODE จะบอกระดับของลำน้ำ
จากนั้นคลิกขวาที่ Strmfea > ไปที่ Data > เลือก Export Data
เมื่อเสร็จแล้วจะได้ข้อมูลทางน้ำขึ้นมาดังภาพ
ลุ่มน้ำ ( Basin )
ไปที่ ArcToolbox > ไปที่ Spatial Analyst Tools > เข้าไปที่ Hydrology > เลือก Basin
จะมีหน้าต่าง Basin ขึ้นมา ที่ช่อง Input เลือก Flow > ที่ช่อง Output ตั้งชื่อว่า Basin เก็บไว้ในแฟ้มข้อมูล Hydro > OK
เสร็จแล้วจะได้ข้อมูลขึ้นมาดังภาพ
พื้นที่รับน้ำ ( Watershed )
เลือก Identify จากนั้นจุดตรงพื้นที่ที่ต้องการทราบค่า
ไปที่ ArcToolbox > ไปที่ Data management Tools > เข้าไปที่ Feature Class > เลือก Create Feature Class
จากนั้นจะมีหน้าต่าง Create Feature Class ขึ้นมา เลือกที่จัดเก็บเป็นแฟ้ม Hydro ที่เราสร้าง > ตั้งชื่อเป็น Pourpoint > เลือกประเภทเป็น POINT > OK
จากนั้นดิจิไตซ์จุดลงไปหนึ่งจุด ที่เราต้องการหาพื้นที่รับน้ำ
เมื่อดิจิไตซ์จุดเสร็จเรียบร้อยแล้ว ไปที่ ArcToolbox > เข้าไปที่ Spatial Analyst Tools > ไปที่ Hydrology > เลือก Snap Pour Point
การรวมจุดกับกริด
ที่ช่อง Input ให้เราตั้งชื่อว่า Pourpoint > ที่ช่อง Input เลือก Flow_Ac > ที่ช่อง Output ตั้งชื่อว่า Snappour > จากนั้นกด OK
จะได้ข้อมูลขึ้นมาดังภาพ
การสร้างพื้นที่รับน้ำ
ไปที่ ArcToolbox > Spatial Analyst Tools > Hydrology > เลือก Watershed
จากนั้นจะมีหน้าต่าง Watershed ขึ้นมา ที่ช่อง Input ให้เลือก Flow > ที่ช่อง Input Raster เลือกเป็น Snappour > ที่ช่อง Output ตั้งชื่อว่า Watershed
จะได้ข้อมูลขึ้นมาดังภาพ
แปลงเป็นโพลิกอน
ไปที่ ArcToolbox > Conversion Tools > เลือก Raster to Polygon
จะมีหน้าต่างขึ้นมา ที่ช่อง Input เลือกเป็น Watershed > ที่ช่อง Output ตั้งชื่อเป็น Watershed > OK
เสร็จแล้วจะได้ข้อมูลขึ้นมาดังภาพ
เปิด Basin ออกมาจะได้ข้อมูลพื้นที่รับน้ำดังภาพ
